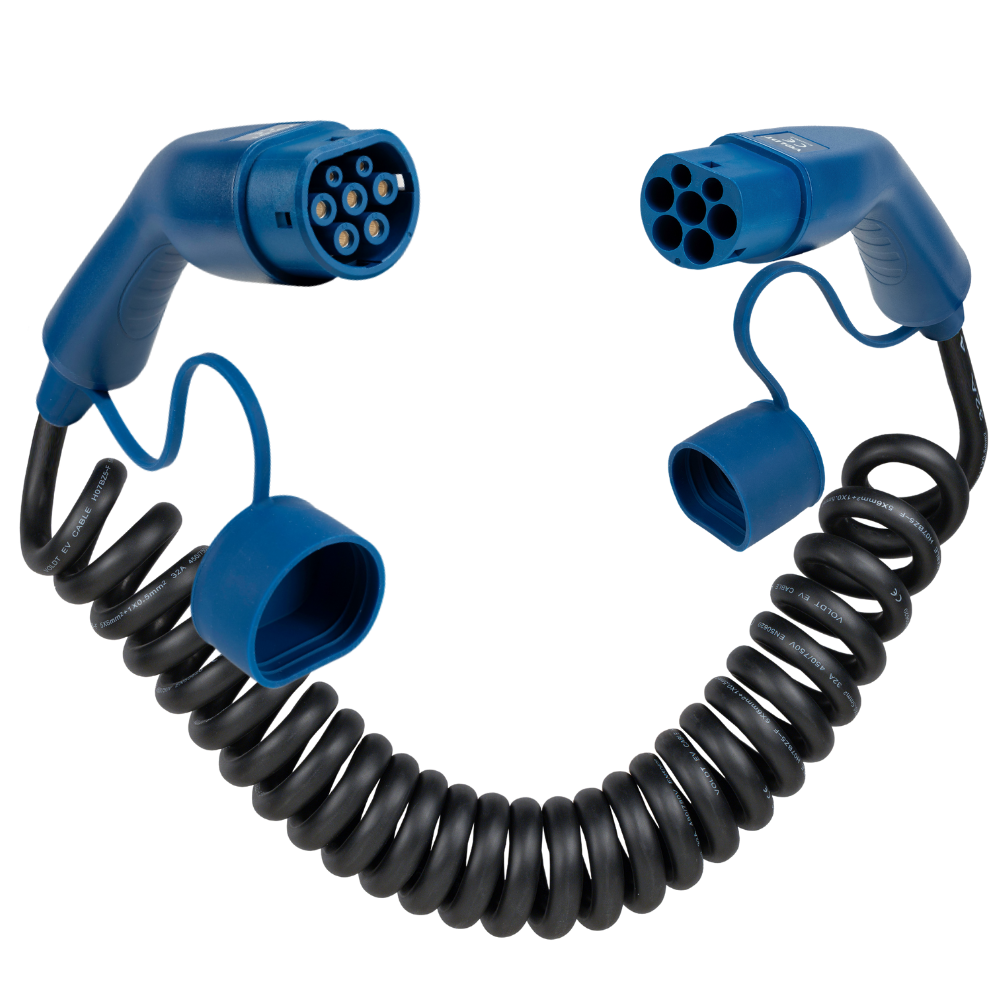

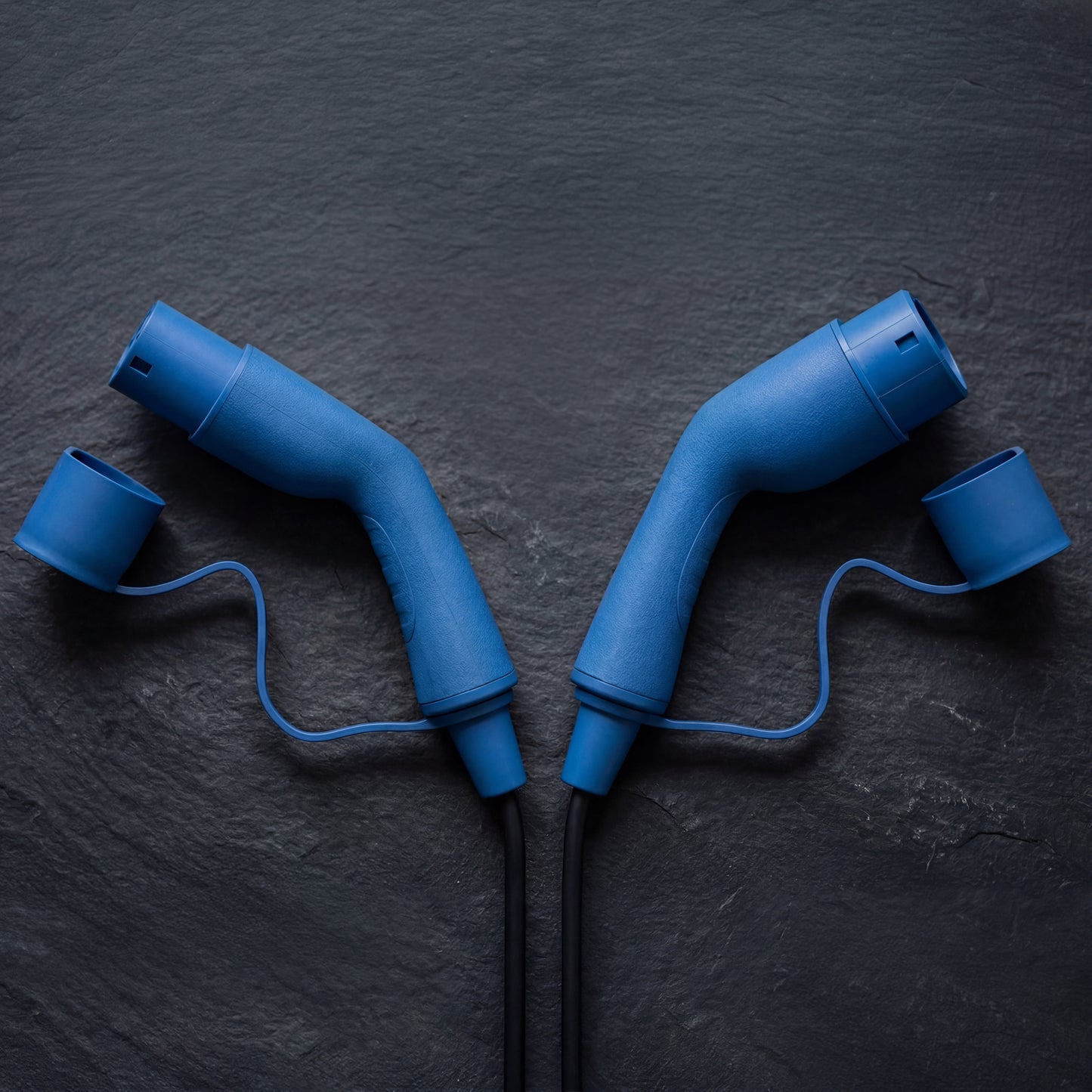

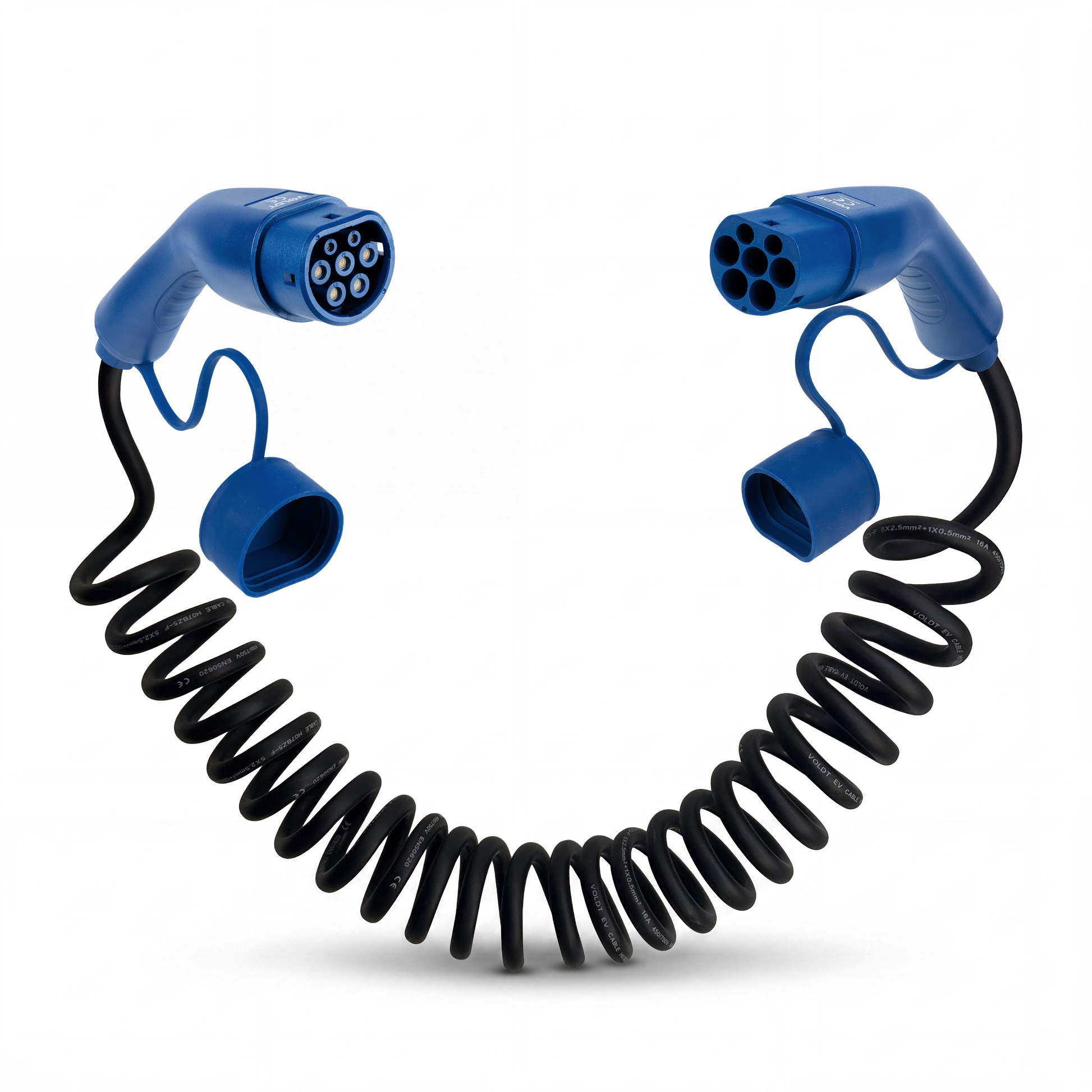

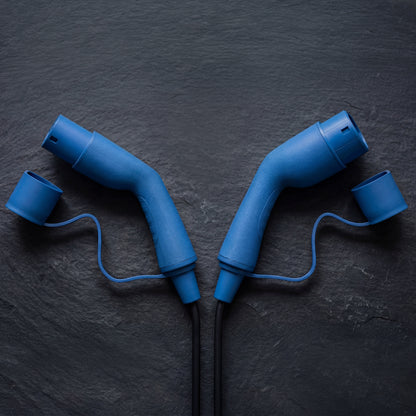

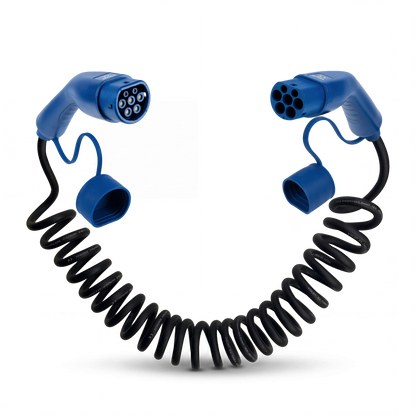

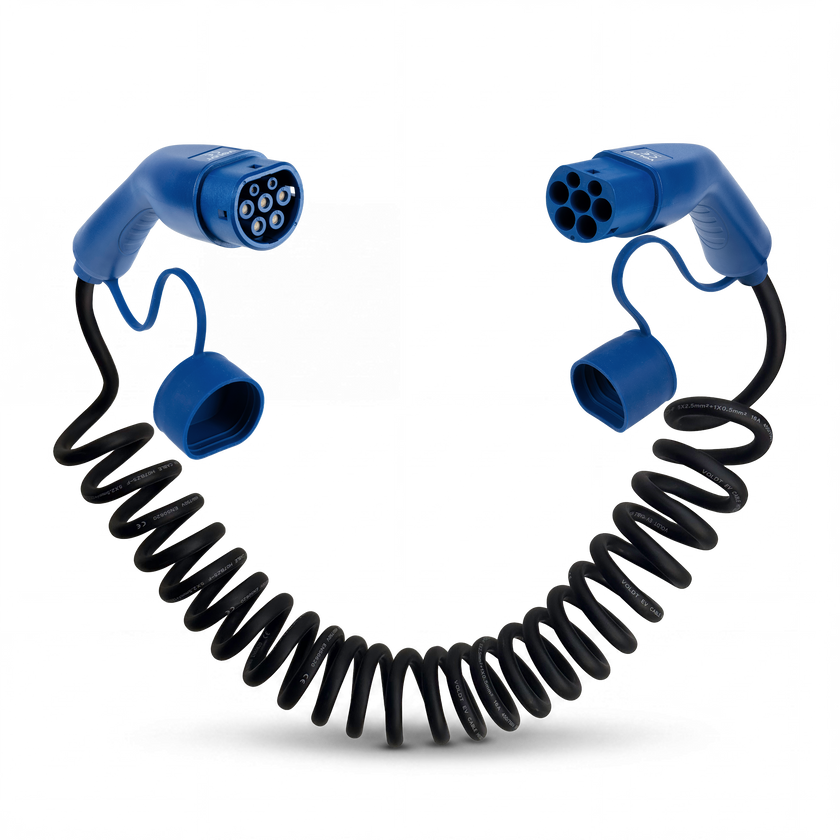

Type 2 | mode 3 | 16A | 11kW | spiral ladekabel

Type 1 (SAE J1772) er et ladestik, der især findes på ældre asiatiske og amerikanske elbiler. I Danmark ses det først og fremmest på den første Nissan Leaf og på Mitsubishi Outlander PHEV. Stikket har fem pins og understøtter kun 1-faset AC-ladning, op til 7,4 kW. I praksis lader mange af bilerne langsommere, typisk 3,7 eller 6,6 kW.

De fleste danske hjem har 400 V 3-faset tilslutning. Med Type 2 kunne du lade med 11 kW, mens Type 1 holder dig på én fase. Til opladning natten over er det stadig rigeligt.

Alle offentlige ladestandere i Danmark har Type 2-udtag, så du skal bruge et Type 1 til Type 2 ladekabel. Voldt® producerer kablerne selv i Europa, CE- og TÜV-certificeret, IP67 og i flere længder.

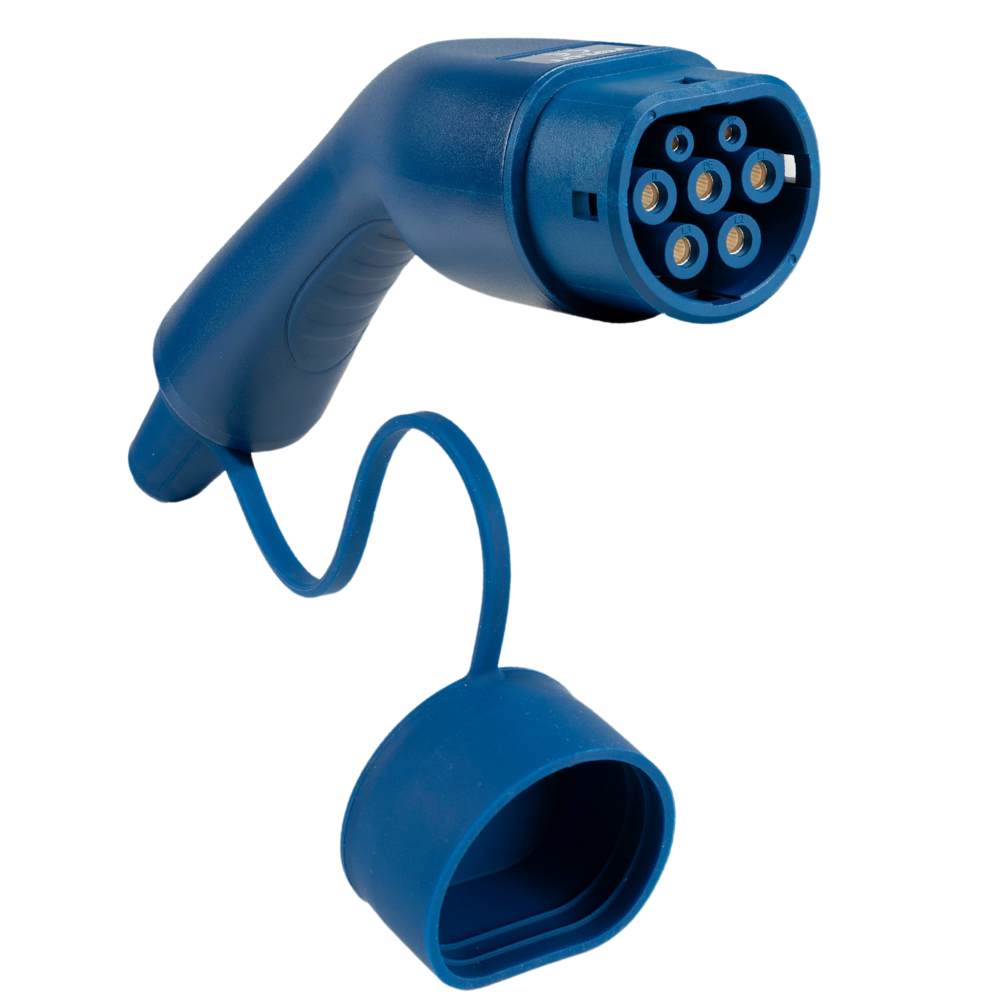

Type 2, standardiseret som IEC 62196-2 og ofte kaldt Mennekes efter den tyske producent, der udviklede den, er den europæiske standard for AC-ladning. Næsten alle nye elbiler i Europa har et Type 2-indtag, og alle offentlige AC-ladestandere bruger det. Stikket har syv pins og håndterer både 1-faset og 3-faset strøm, og ladestandere og hjemmeladere leverer op til 22 kW.

Voldt® fremstiller Type 2 til Type 2-kabler i fire klasser: 3,7 kW (1-faset 16A), 7,4 kW (1-faset 32A), 11 kW (3-faset 16A) og 22 kW (3-faset 32A).

Klassen beskriver lederne i kablet, ikke bilens grænse. De fleste danske hjem har 400 volt 3-faset, så til en bil med 11 kW ombordlader passer 11 kW-kablet præcist. Vælger du 22 kW-kablet, lader du stadig med 11 kW, men du har 32A-ledere i reserve til næste bil eller til en anden bil i husstanden.

Type 2-kabler fås i længder fra 2 til 40 meter, IP67, CE- og TÜV-certificeret og med 3 års garanti.

Type 3, egentlig Type 3C, blev udviklet i 2010 af EV Plug Alliance, et samarbejde mellem Schneider Electric, Legrand og Scame. Det særlige ved den var skodderne, der dækkede de strømførende kontakter, dengang et krav i franske og italienske sikkerhedsregler for lavspændingsstik af hensyn til børn. Den kunne levere op til 22 kW AC ved 32A, på 230 eller 400 volt. En mindre Type 3A fandtes til lette køretøjer som scootere.

En ting misforstås ofte: Type 3C sad på ladestanderen, ikke på bilen. Bilerne beholdt Type 2- eller Type 1-indtag, og Renault leverede den første Zoe med et kabel med 3C-stik, hvilket forklarer sammenkoblingen.

EU valgte Type 2, og alle nye standere bruger den. Møder du et gammelt 3C-udtag på en tur i Frankrig eller Italien, klarer et Type 2 til Type 3-kabel opgaven.

Ladestik falder i to grupper: dem, der er bygget til elbiler, og de almindelige stikkontakter, du kan lade fra med det rigtige kabel.

• Type 2 er den europæiske standard, 1-faset eller 3-faset, op til 22 kW på offentlige AC-standere og hjemmeladere. Næsten alle nye elbiler bruger den.
• CCS2 er DC-lynladestikket, formet som Type 2 med to ekstra pins nedenunder. Kablet sidder fast på laderen, så der er ikke noget at købe. Enkelte ældre japanske biler bruger CHAdeMO.
• Type 1 er det ældre 1-fasede indtag på tidligere asiatiske og amerikanske modeller, blandt andet den første Nissan Leaf og Outlander PHEV, op til 7,4 kW. Et Type 2 til Type 1-kabel dækker offentlige standere.
• Type 3 var en skoddet stikkontakt på selve ladestanderen, ikke på bilen. Enkelte ældre franske og italienske standere har den stadig.
• K-stikket er den oprindelige danske standard med jordstift i kontakten, op til 13A og cirka 2,8 kW. Nyere danske installationer har ofte Schuko, der klarer 16A og 3,7 kW.
• Blåt CEE er 16A-udtaget på campingpladsens strømsøjle og giver 3,7 kW.
• Rødt CEE er 3-faset, 11 kW ved 16A og 22 kW ved 32A, og findes i garager, værksteder og på landejendomme.

Alle Voldt®-mobile ladere har justerbar strøm og temperatursensor i stikket.

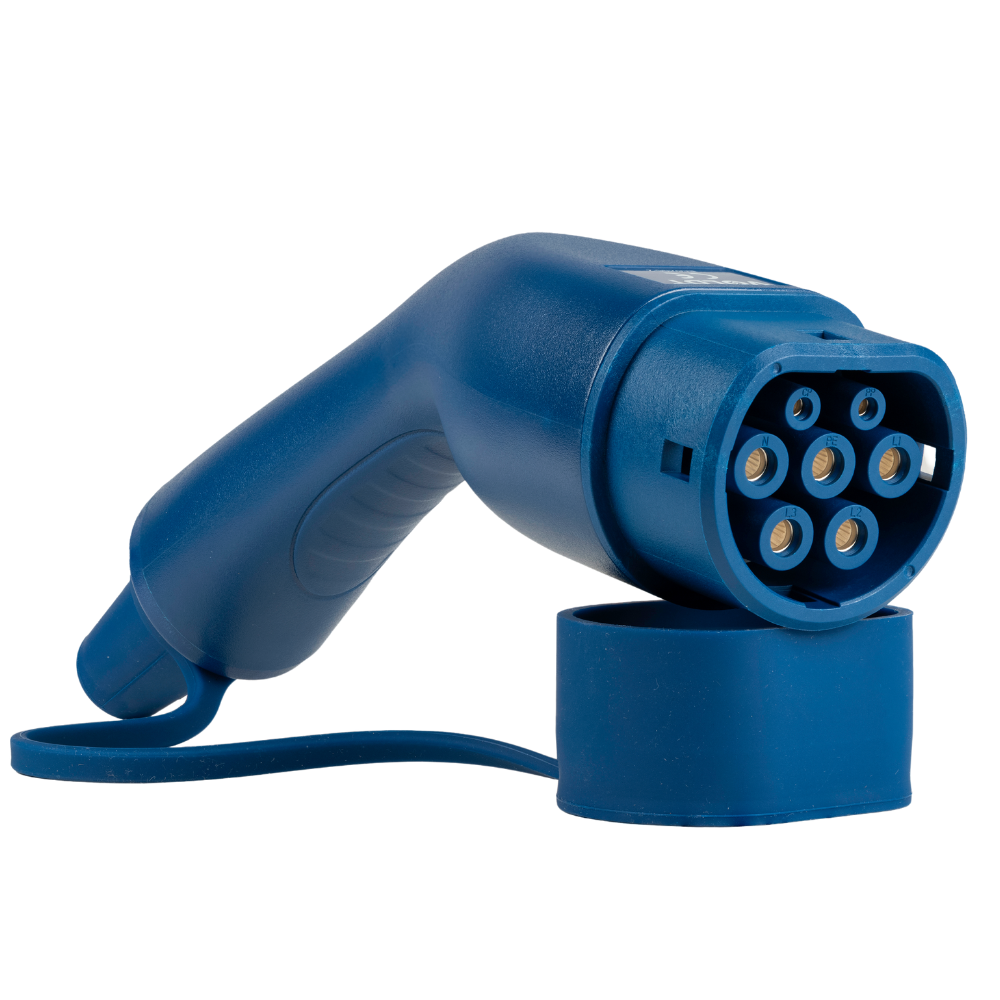

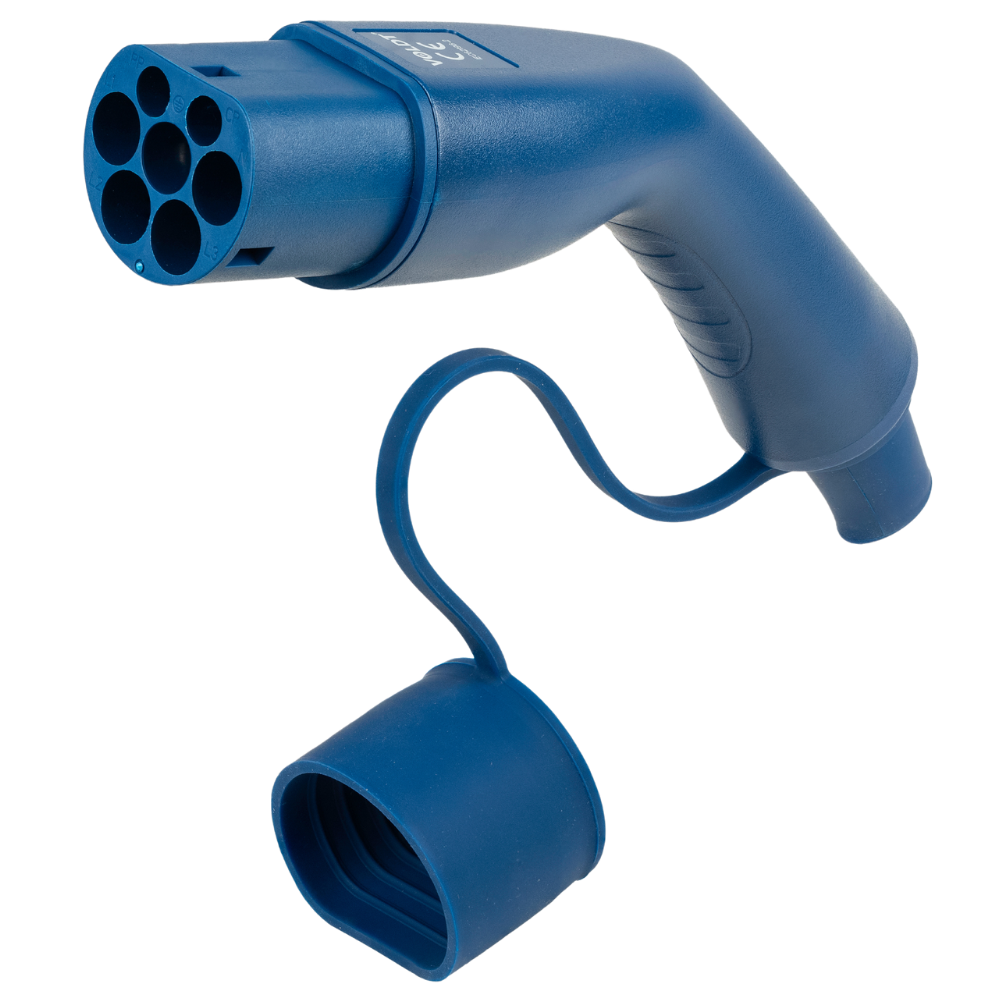

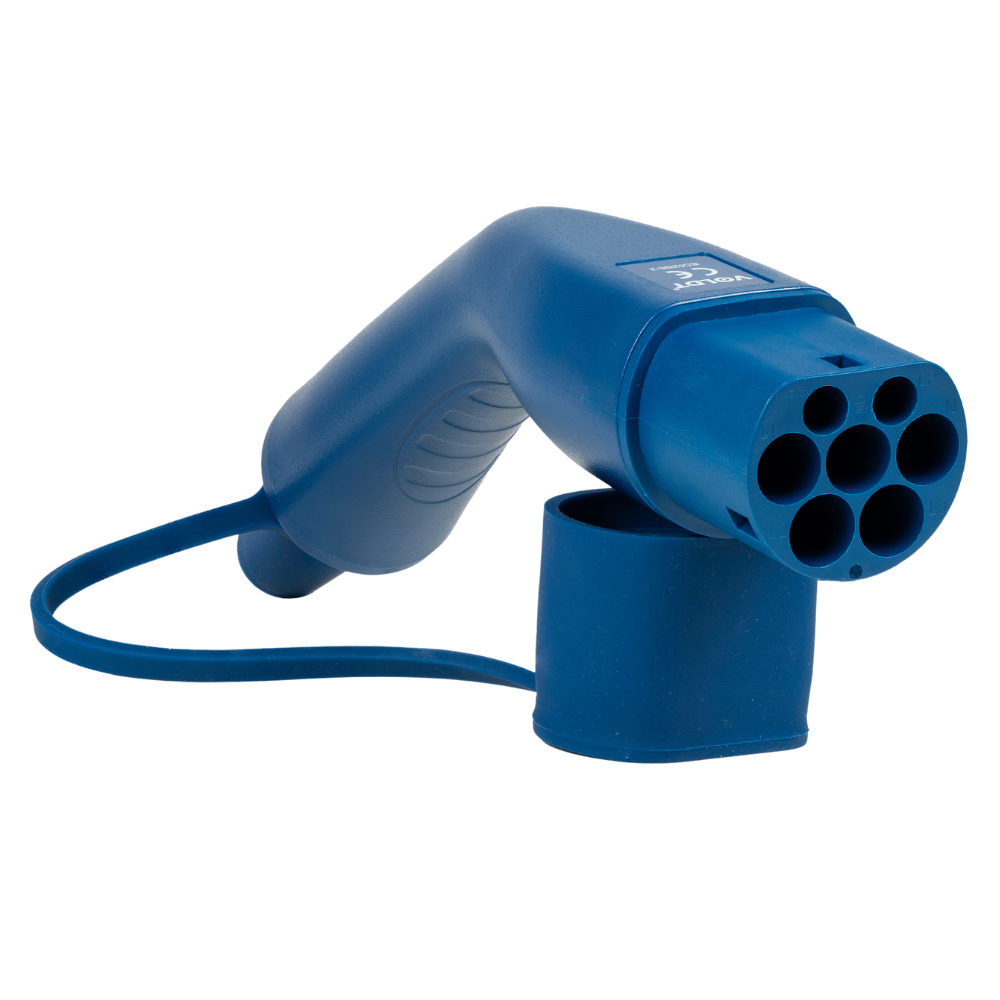

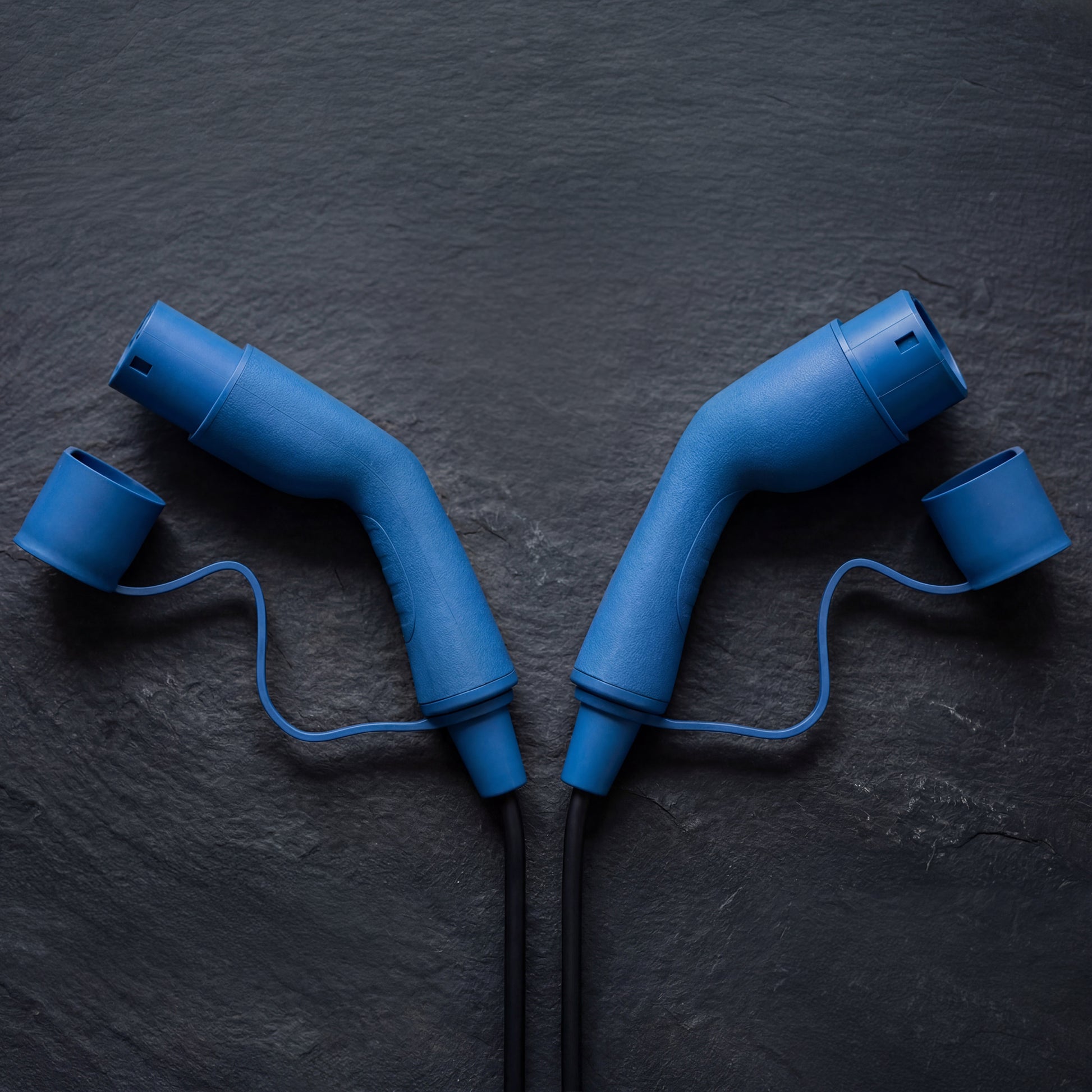

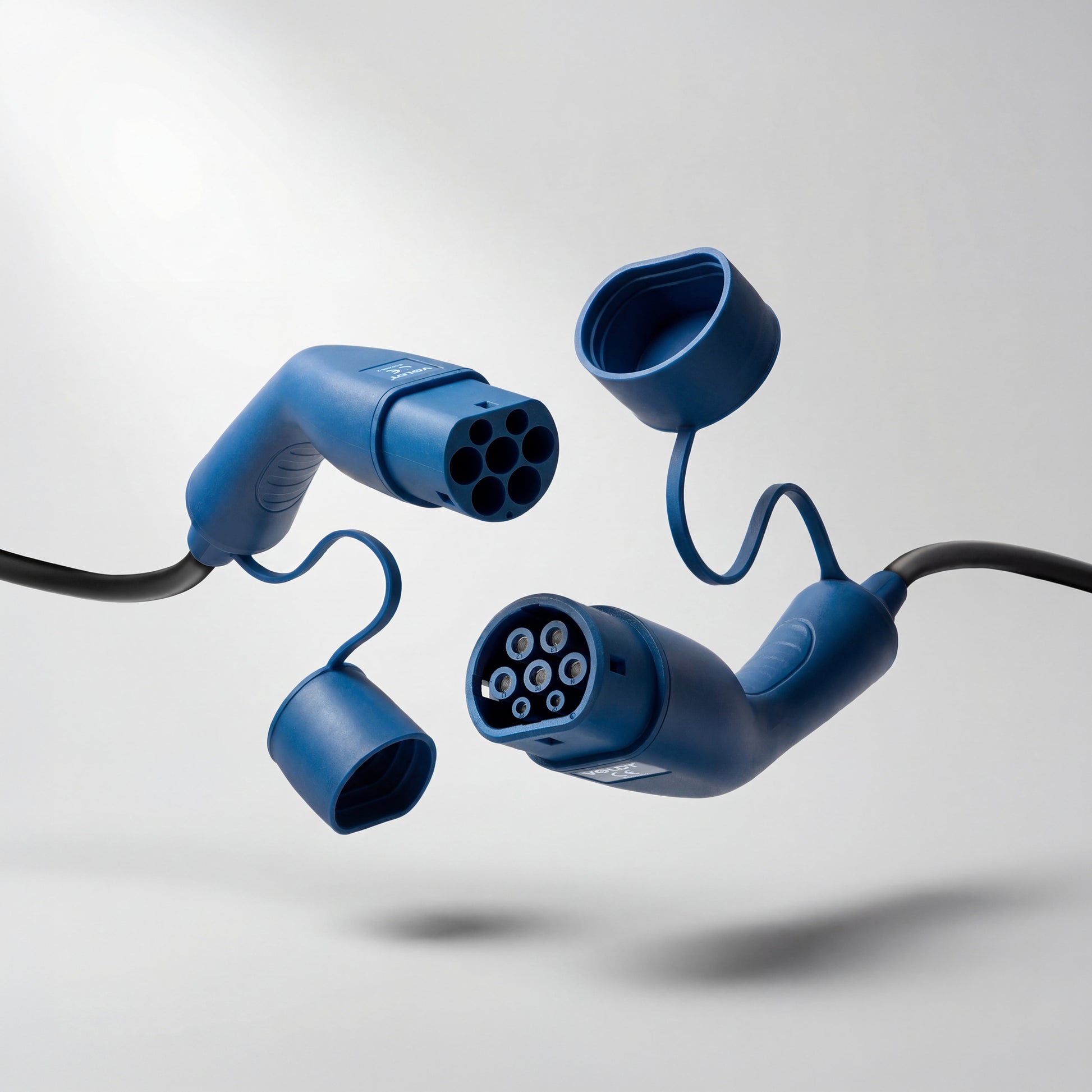

Forskellen mellem han- og hunsiden af et stik til et ladekabel til elbiler ligger i deres placering. Han-stikket (IEC 62196-2) er det stik, der går ind i en ladestation. Hunstikket (IEC 62196-2) er det stik, der skal ind i din bil. Dette sikrer korrekt brug af kablet. Det gør det også umuligt at bruge en eller anden form for forlængerledning.

I Europa: ja, med én undtagelse. Type 2 er den europæiske standard for AC-ladning, så et Type 2-kabel fungerer til alle elbiler med et Type 2-indstik, hvilket dækker stort set alle nye biler solgt i Europa siden cirka 2014. Begge ender af kablet har samme stikform, og bilens indbyggede lader forhandler automatisk den korrekte ladehastighed med kablet og stationen. Der er ingen risiko for fejlmatch.

Undtagelsen er ældre biler med et Type 1-indstik (J1772), som ses på visse japanske og amerikanske importmodeller. Disse kræver et Type 1 til Type 2-adapterkabel frem for et standard Type 2-kabel. Er du i tvivl om, hvilken type indstik din bil har, kan du se det tydeligt på ladepunktlågen: Type 2 har en flad øverste kant og syv pins; Type 1 er afrundet med fem pins.

Mode 3-ladning til elbiler sker via en dedikeret ladestander eller wallbox og indebærer en kontrolleret og sikker kommunikation mellem bilen og ladestationen. Det er den mest udbredte og anbefalede opladningsmetode i Danmark – både hjemme og offentligt.

Nøglefordele ved Mode 3-ladning:

1. Direkte tilslutning til en ladestander
2. Sikkerhed og intelligent styring
3. Stærk ladekapacitet
4. Smart opladning

Fordele ved Mode 3-ladning:

✔️ Hurtigere opladning end via almindelig stikkontakt (Mode 2).
✔️ Mere sikkerhed med indbygget kommunikation og beskyttelse.
✔️ Effektiv energistyring med smarte funktioner.

Sammenligning med andre ladeformer:

• Mode 1: Ingen kommunikation – en forældet og usikker metode.
• Mode 2: Opladning via almindelig stikkontakt med kontrolboks i kablet.
• Mode 4: DC-hurtigladning (f.eks. CHAdeMO eller CCS) med op til 350 kW direkte til batteriet.

Kort sagt er Mode 3 den foretrukne og mest udbredte ladeløsning til daglig brug, både derhjemme og på farten. 🚗⚡

Mode 2-opladning er en metode, hvor en elbil oplades via et almindeligt husholdningsstik eller et forstærket industristik, med et specielt ladekabel, der tilbyder begrænsede kommunikations- og sikkerhedsfunktioner. Det er primært en løsning til steder, hvor der ikke er adgang til en ladestander.

Funktioner ved Mode 2-opladning:

1. Opladning via almindeligt eller industrielt stik
2. Begrænset sikkerhed ved brug af standardstik
3. Opladningshastighed afhænger af forbindelsen
4. Nem opsætning, men ikke optimal til daglig brug

Fordele ved Mode 2-opladning:

✔️ Enkel og tilgængelig, da de fleste hjem har strømstik.
✔️ Ingen installation af ladestander nødvendig, hvilket gør det ideelt til lejlighedsvis opladning.
✔️ Med trefaset strøm (CEE 400V) kan den oplade lige så hurtigt som Mode 3.
✔️ Velegnet som backup eller på steder uden ladestander.

Ulemper ved Mode 2-opladning:

❌ Meget langsom med et almindeligt husholdningsstik.
❌ Standardstik kan blive overophedede, hvilket gør dem mindre sikre til regelmæssig brug.
❌ Ingen smarte opladningsfunktioner, som lastbalancering eller tidsplanlagt opladning ved brug af standardstik.

Sammenligning med andre opladningstyper:

• Mode 1: Ingen kommunikation mellem strømkilde og køretøj (forældet og ikke anbefalet).
• Mode 3: Opladning via en ladestander eller wallbox, med avanceret kommunikation og op til 22 kW effekt.
• Mode 4: DC-hurtigopladning via en hurtigladestation (f.eks. CCS eller CHAdeMO), ofte op til 350 kW.

Mode 2-opladning er en praktisk løsning til opladning af elbil, især når der ikke er adgang til en ladestander. Med standardstik er det langsomt og mindre sikkert, men med trefaset strøm (CEE 400V) kan Mode 2 oplade lige så hurtigt som Mode 3. 🚗⚡

Forskellen på Mode 1, Mode 2, Mode 3 og Mode 4 opladning handler om, hvor avanceret kommunikationen og sikkerheden er mellem elbilen, ladekablet og strømforsyningen – og om der bruges vekselstrøm (AC) eller jævnstrøm (DC). Hver mode repræsenterer en opladningstype med stigende kontrol og sikkerhed.

Mode 1 opladning er en simpel og forældet løsning, hvor bilen tilsluttes direkte til en almindelig stikkontakt (AC) med et kabel uden nogen form for beskyttelse eller kommunikation. Der er ingen kontrolenhed, og derfor ingen sikkerhed for korrekt strømtræk. Risikoen for overophedning og brand er høj. Derfor er Mode 1 ikke tilladt mange steder og bruges sjældent til moderne elbiler.

Mode 2 opladning er en opgradering med en kontrolboks (IC-CPD) integreret i ladekablet. Den giver grundlæggende sikkerhed, såsom temperatur- og lækstrømsbeskyttelse. Den bruges ofte med en Schuko-stikkontakt og giver op til ca. 10-13 A. Egnet til nødsituationer og lejlighedsvis opladning derhjemme, men ikke ideel til daglig brug.

Mode 3 opladning sker via en dedikeret ladestander, der kommunikerer fuldt med elbilen. Her bruges typisk Type 2-stik og højere strøm (op til 32 A eller mere), hvilket giver hurtigere opladning. Systemet indeholder sikkerhedsfunktioner som automatisk afbrydelse og brugeridentifikation. Det er den mest almindelige oplademetode i Europa.

Mode 4 opladning er lynopladning med jævnstrøm (DC). Omdannelsen fra AC til DC sker i ladestanderen, hvilket gør det muligt at levere op til 350 kW. Bruges med stik som CCS eller CHAdeMO og giver avanceret styring af opladningen. Ideel til hurtig opladning på farten eller for flåder.

Kort sagt: Mode 1 og 2 er til simpel AC-opladning i hjemmet. Mode 3 er standarden for AC-ladning med høj sikkerhed. Mode 4 bruges til hurtig DC-opladning med maksimal effekt.

Ja, alle Voldt®-ladekabler er fuldt kompatible med alle Type 2-ladestationer i Storbritannien og EU. Stikkene opfylder IEC 62196-2-standarden, som er den universelle Type 2-specifikation, der anvendes i hele Europa. Det betyder, at kablerne kan bruges ved offentlige ladepunkter, vægbokse og hjemmestationer uden adaptere eller ændringer. Hvert stik er præcisionskonstrueret for at sikre en sikker, vejrbestandig forbindelse og optimal strømoverførsel, hvilket giver ensartet og pålidelig ydeevne på alle certificerede ladesteder.

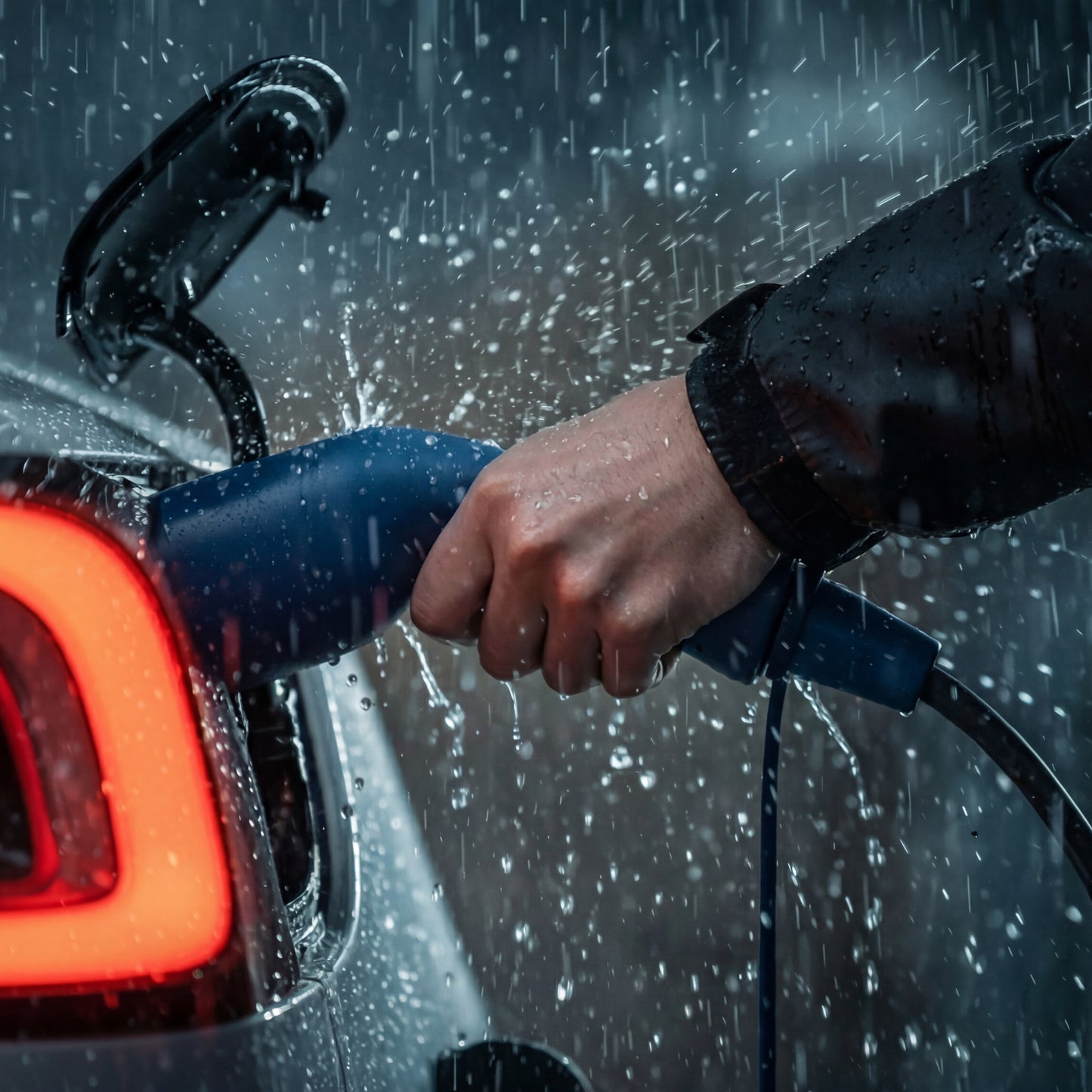

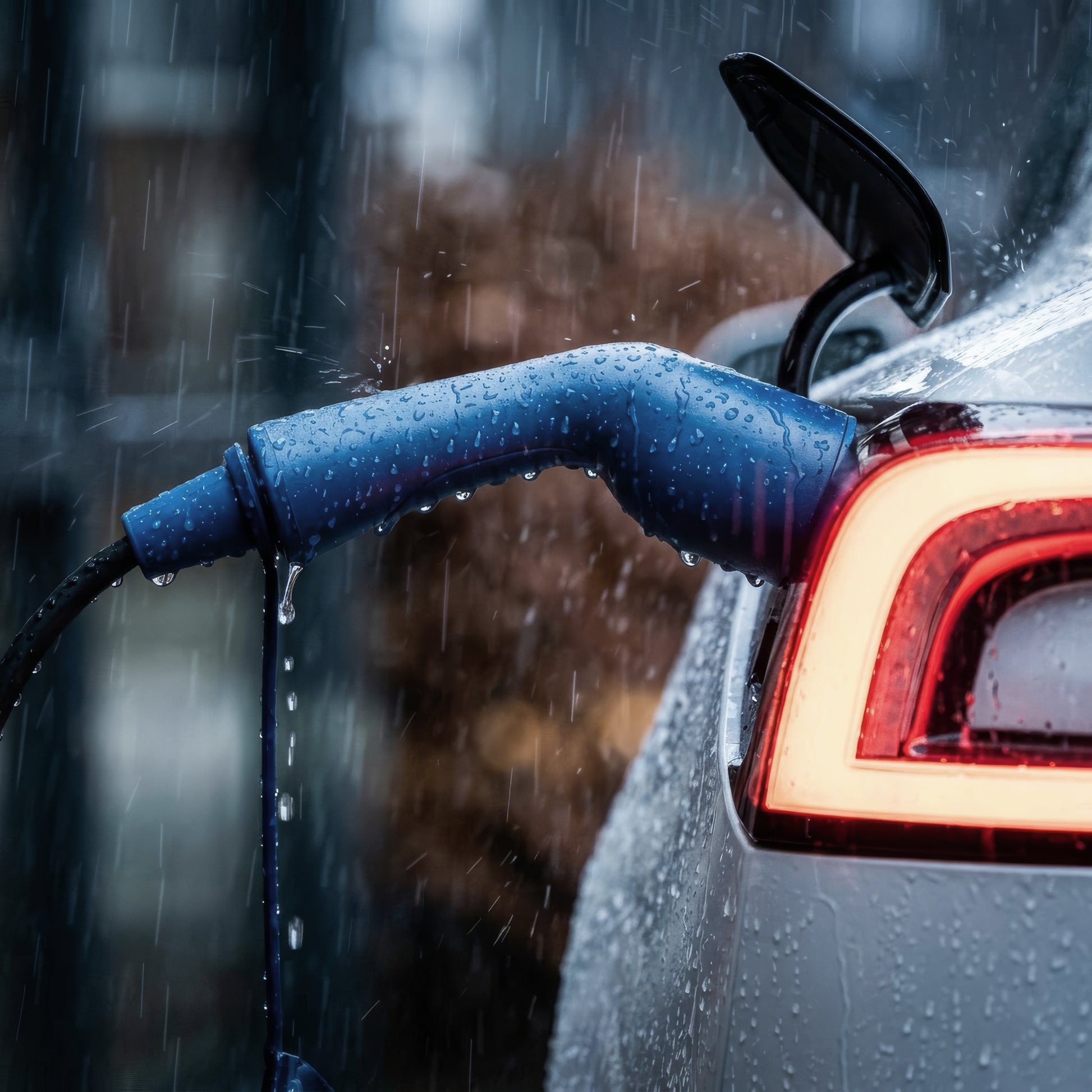

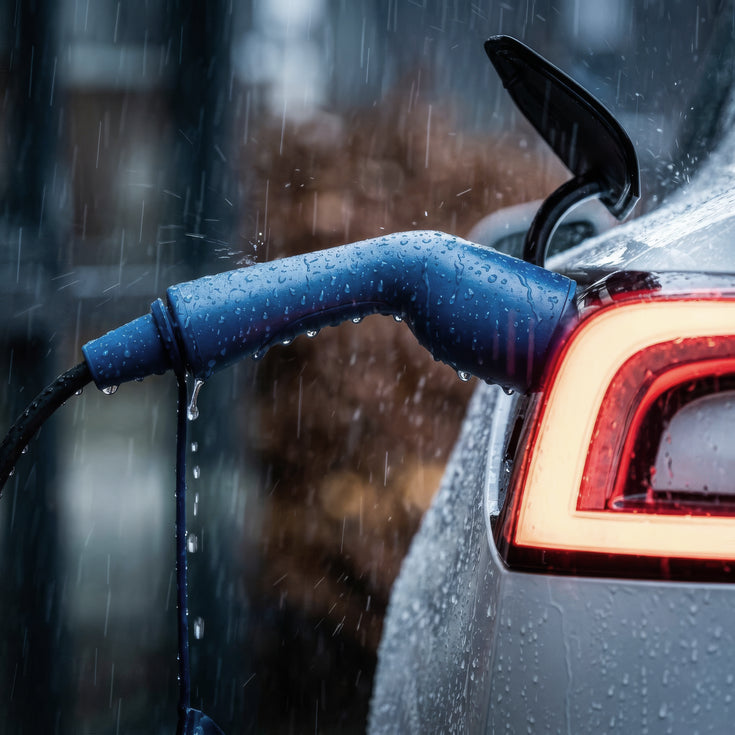

Ja! Hvert Voldt® ladekabel har IP67-klassificering, hvilket giver fuld beskyttelse mod støv og vandnedsænkning op til én meters dybde. Dette sikrer sikker og pålidelig brug i regn, sne eller fugtige forhold. Hvert stik er støbt i ét stykke for at forhindre vandindtrængning og øge holdbarheden, mens højkvalitets isolering og sølvbelagte kobberkontakter sikrer optimal ydeevne over tid. Hvert kabel testes for at opfylde strenge europæiske standarder for sikkerhed og langvarig udendørs brug.

IP står for Ingress Protection (indtrængningsbeskyttelse), og de to cifre beskriver henholdsvis modstand mod faste partikler og væsker. En IP67-klassificering betyder, at kablet er fuldstændig støvtæt (6) og kan tåle nedsænkning i vand op til én meter dybt i tredive minutter (7). For et kabel der bruges udendørs flere gange om ugen, i regn, på vådt underlag og til- og frakoblet i al slags vejr, er dette den minimumsstandard, der er værd at kigge efter.

Kabler med lavere klassificering kan klare let regn, men er mere sårbare over for fugt der trænger ind i stikkene over tid, hvilket påvirker både sikkerhed og levetid. IP67 er desuden den klassificering der henvises til i IEC 62196 (standarden for Type 2-stik), så et kabel med denne certificering er uafhængigt testet og verificeret, ikke blot producentens eget udsagn om vejrbestandighed.

Nej, du må aldrig forlænge et ladekabel til elbil med en almindelig forlængerledning eller ved at tilføje et ekstra kabel mellem ladestanderen og bilen. EV-ladekabler er udviklet til at håndtere høje belastninger sikkert og opfylder strenge internationale standarder som IEC 62196 og IEC 61851. En almindelig forlængerledning kan føre til overophedning, spændingsfald eller i værste fald brandfare. Derfor er det både teknisk forkert og ulovligt i mange områder.

Er dit kabel for kort, er den sikreste løsning at vælge et længere, certificeret EV-ladekabel. Hos Voldt® tilbyder vi længder fra 2 til 40 meter – alle produceret i Europa, CE- og TÜV-certificerede og med ekstremt vejrbestandige stik til udendørs brug hele året.

Mange mobile ladere – som Voldt® Type 2 til Schuko eller Type 2 til CEE – har sikkerhedsfunktioner som temperatursensorer, overstrømsbeskyttelse og smart kommunikation med bilen. Disse funktioner virker ikke korrekt med en forlængerledning og kan forhindre opladning. Har du brug for mere fleksibilitet, så vælg en mobil lader med længere fast kabel – uden farlige forlængelser.

Det er teknisk muligt at forlænge mobile ladekabler, der tilsluttes en almindelig stikkontakt, men det frarådes kraftigt af sikkerhedsmæssige årsager. Almindelige forlængerledninger er sjældent designet til konstant høje strømstyrker som 10A til 16A. Brug af en forkert forlængerledning øger risikoen for overophedning, kabelskader eller brand – især ved længerevarende opladning. De fleste standardkabler er ganske enkelt ikke lavet til den belastning.

Vælger du alligevel at bruge en forlængerledning, skal det være en udendørs godkendt model af høj kvalitet med en ledertykkelse på mindst 1,5 mm² – helst 2,5 mm² – for at kunne håndtere strømmen sikkert. Forlængerledningen skal være jordet og have en høj IP-klassificering, som f.eks. IP44 eller højere, for beskyttelse mod fugt og snavs. En robust og varmebestandig kabelkappe er også vigtig for at forhindre elektriske fejl.

Selv med den bedste forlængerledning kan sikkerheden og ydeevnen blive påvirket. Derfor anbefaler Voldt®, at du vælger en mobil oplader med korrekt kabellængde fra starten. Vi tilbyder kabler på op til 20 meter, udviklet specielt til elbilopladning – uden behov for tredjepartsforlængelser. Det giver maksimal sikkerhed, CE- og TÜV-godkendelse og tryghed under opladning.

Voldt® fremstiller ladekabler i to udførelser, lige kabler og spiralkabler, så valget afhænger af, hvor og hvordan du lader.

Et lige kabel giver dig hele den angivne længde at arbejde med, hvilket passer, når ladestanderen står et stykke fra din plads, eller når ladeporten sidder forskelligt på husstandens biler. Længderne går fra 2 til 40 meter. Til gengæld ligger den overskydende længde på jorden og skal rulles op efter hver ladning.

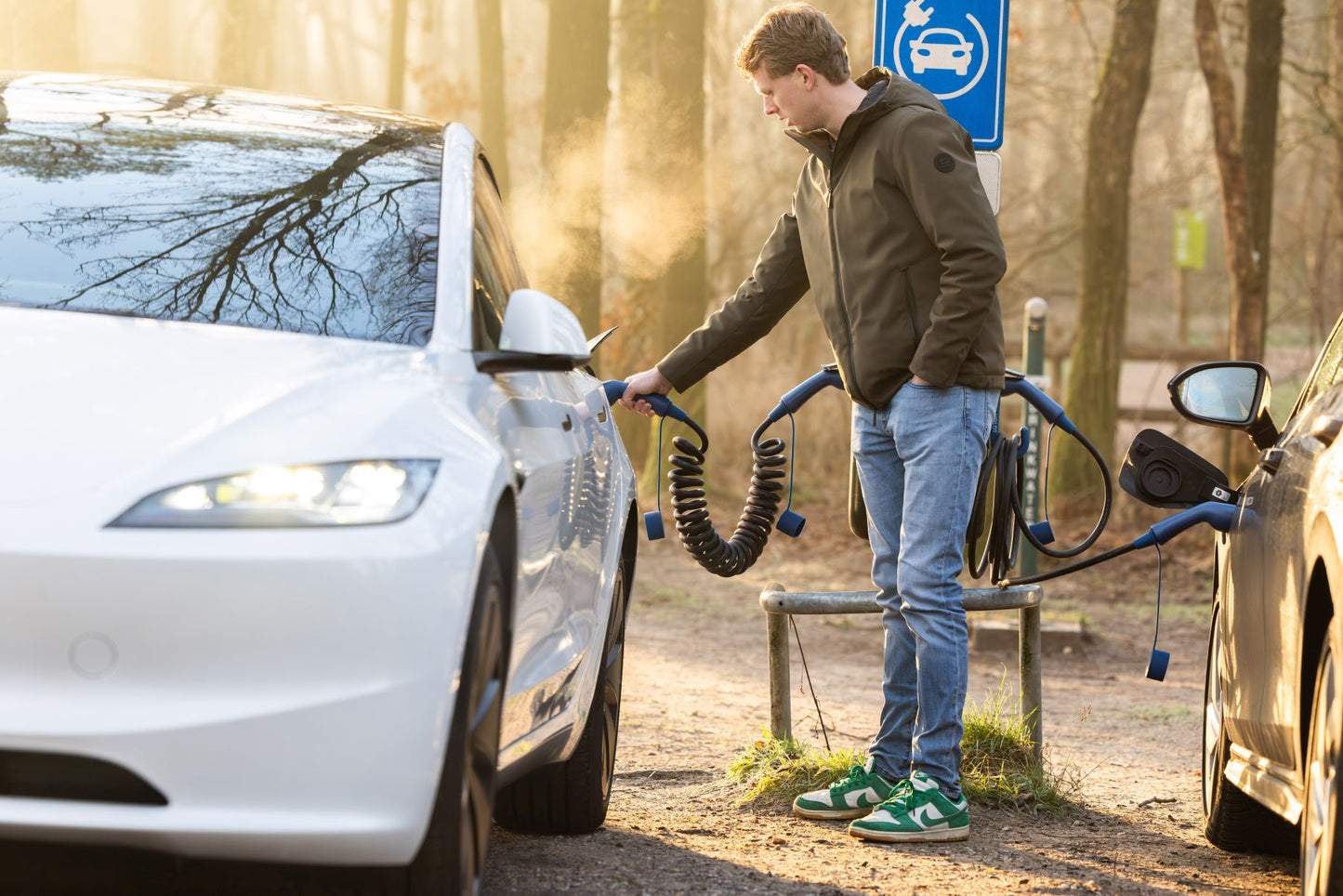

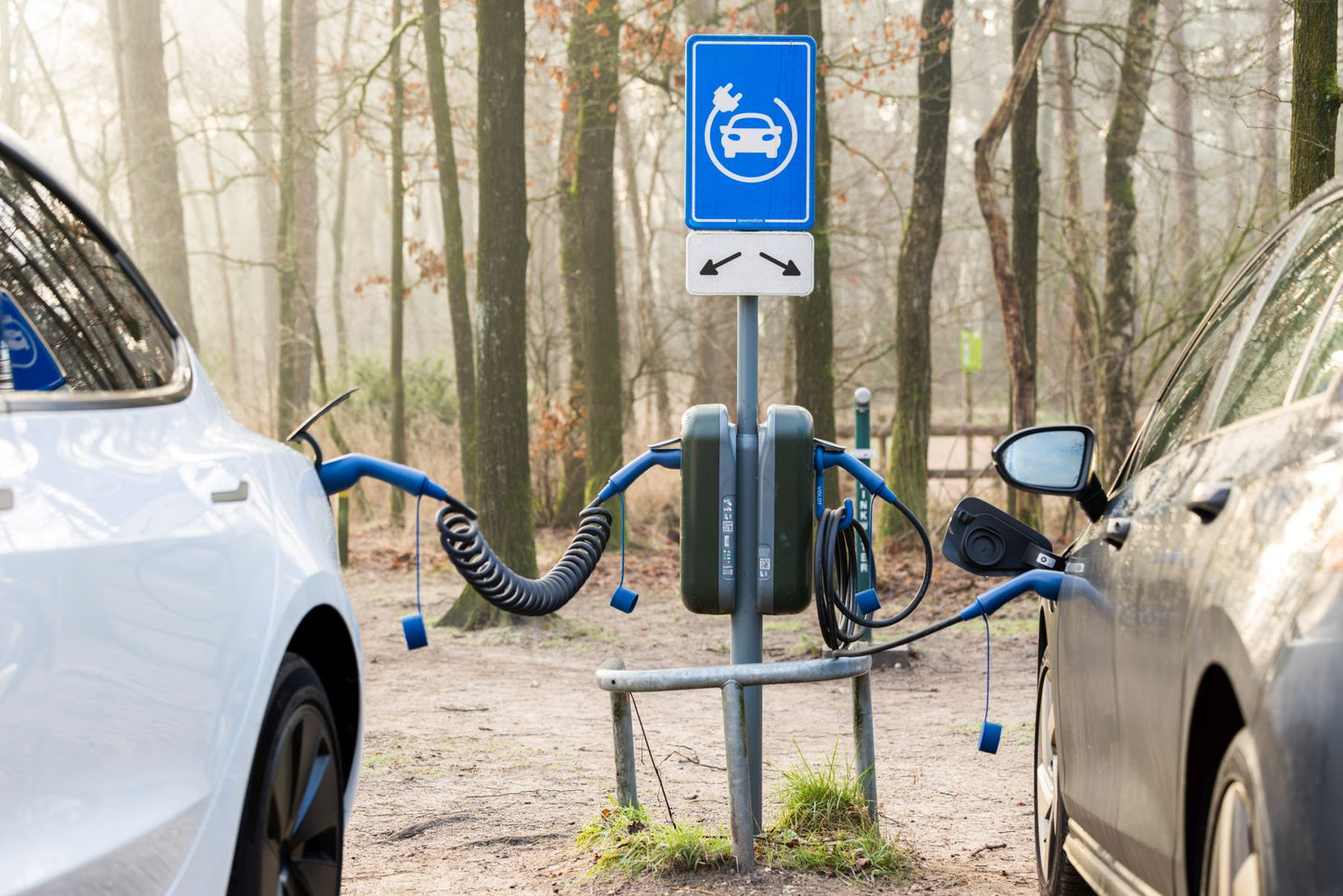

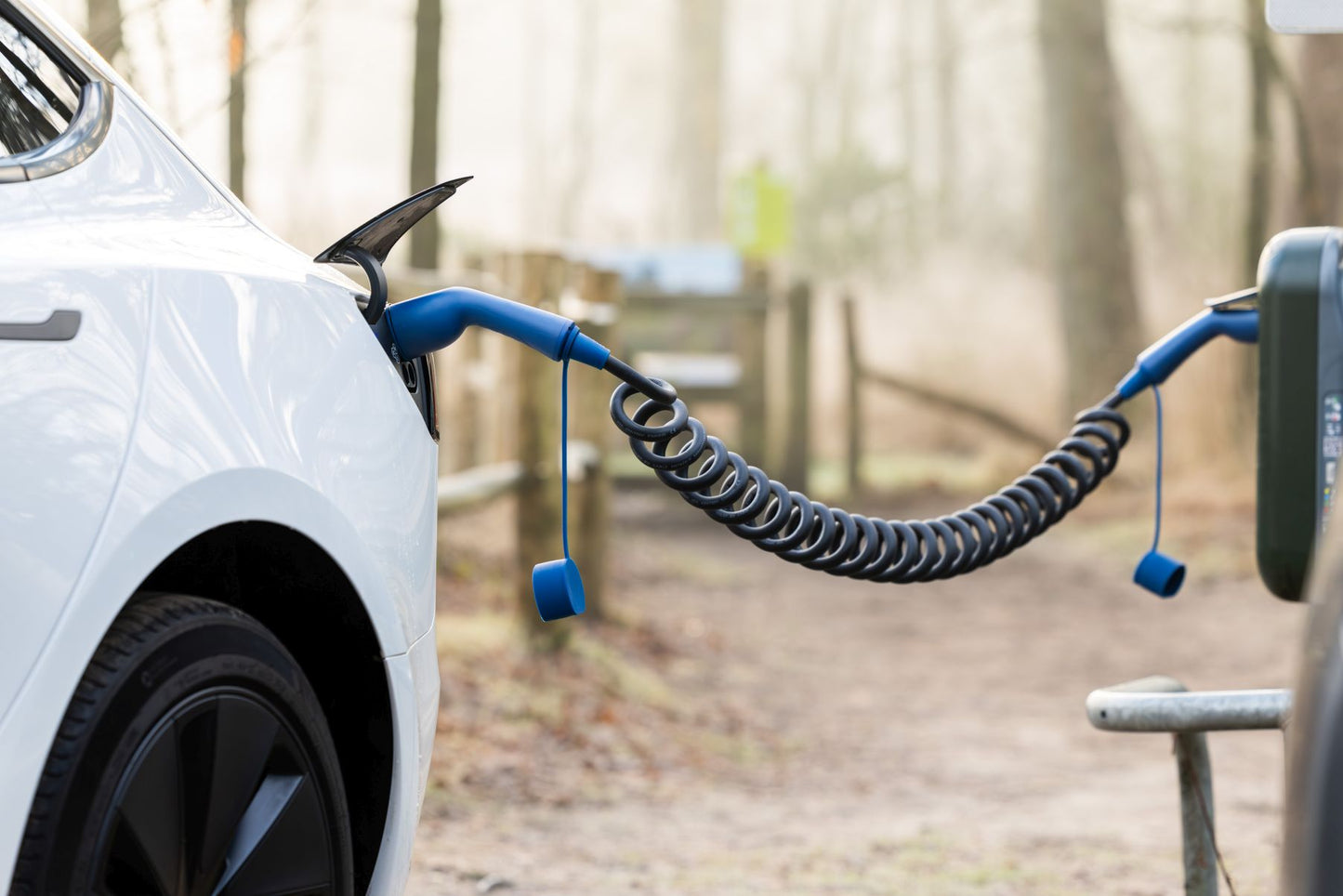

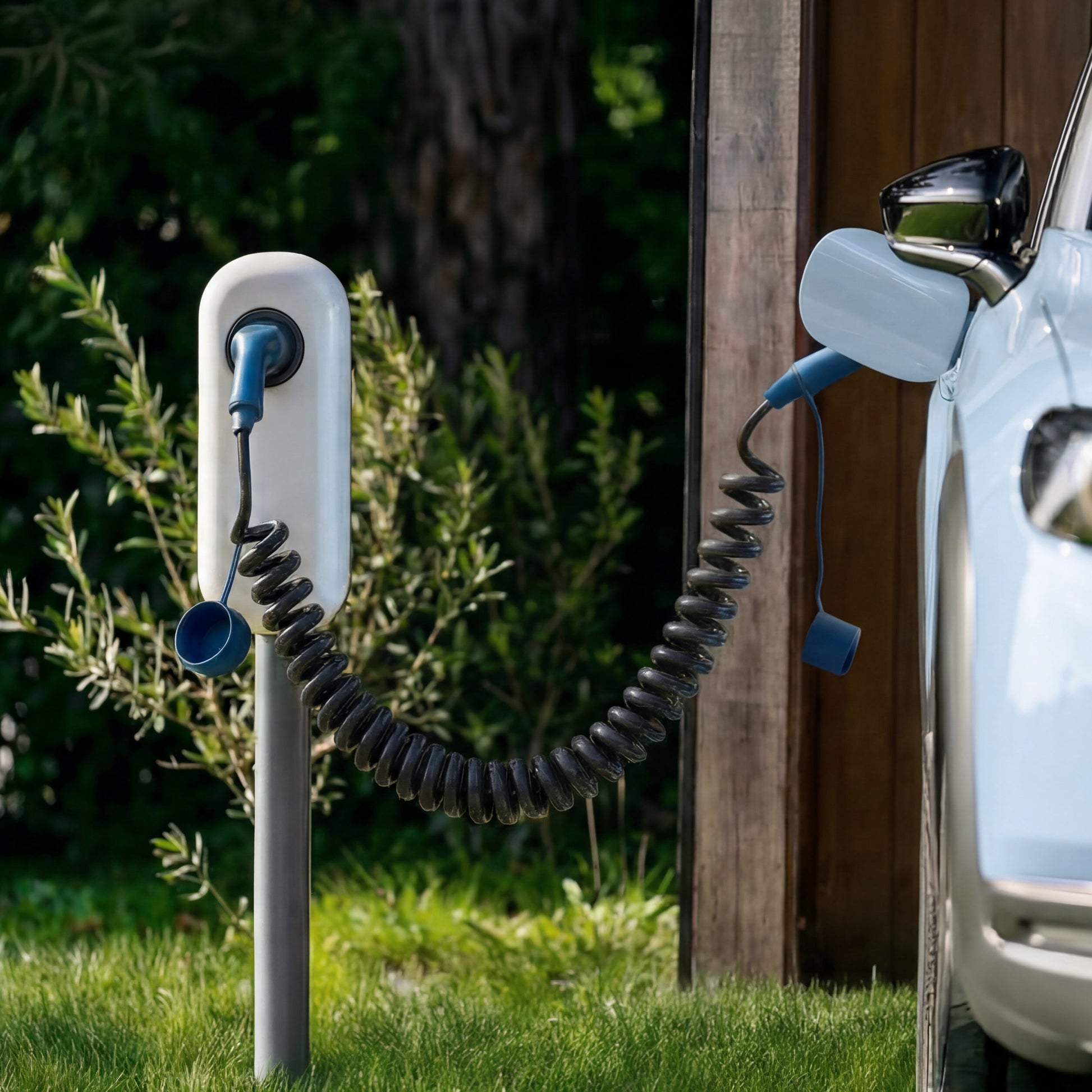

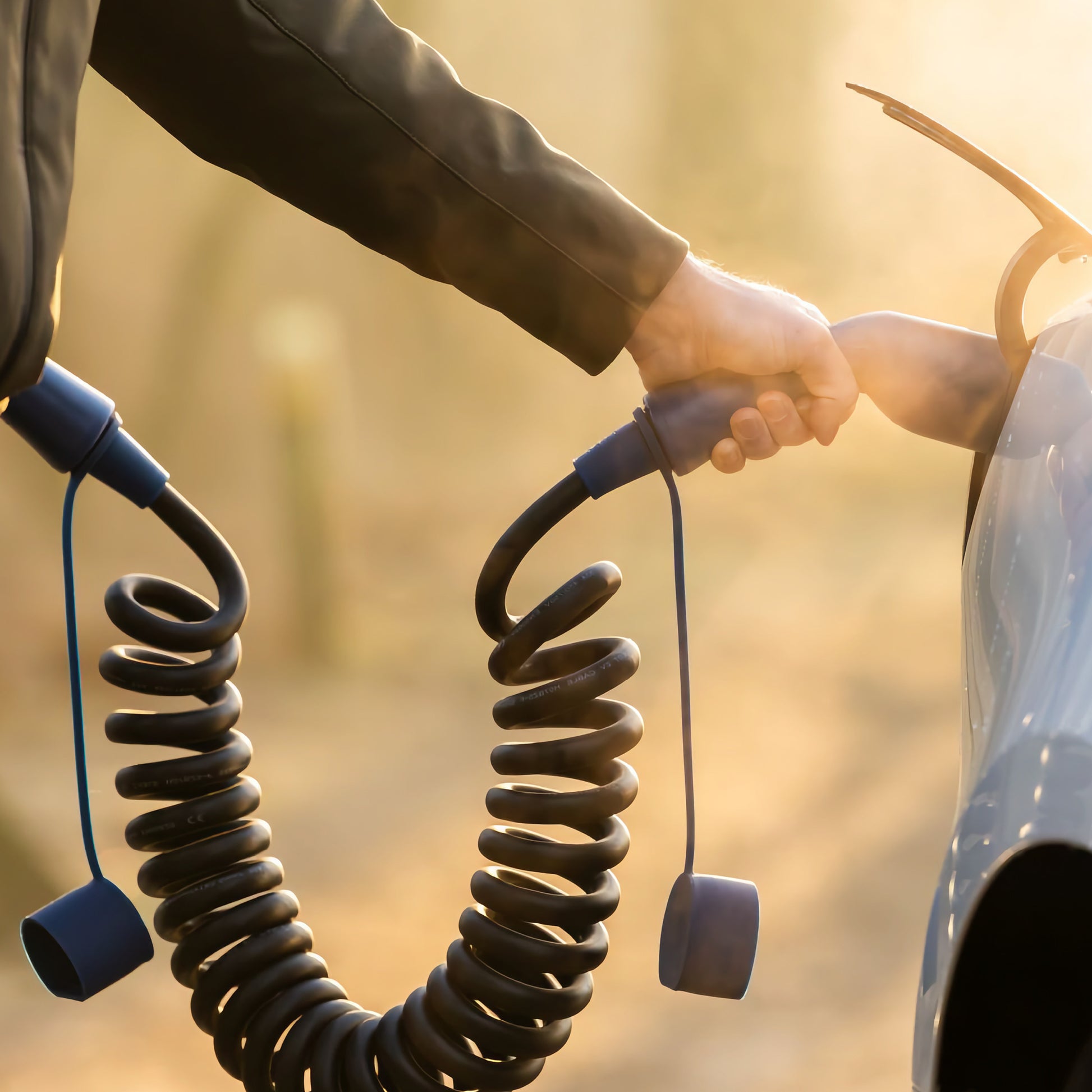

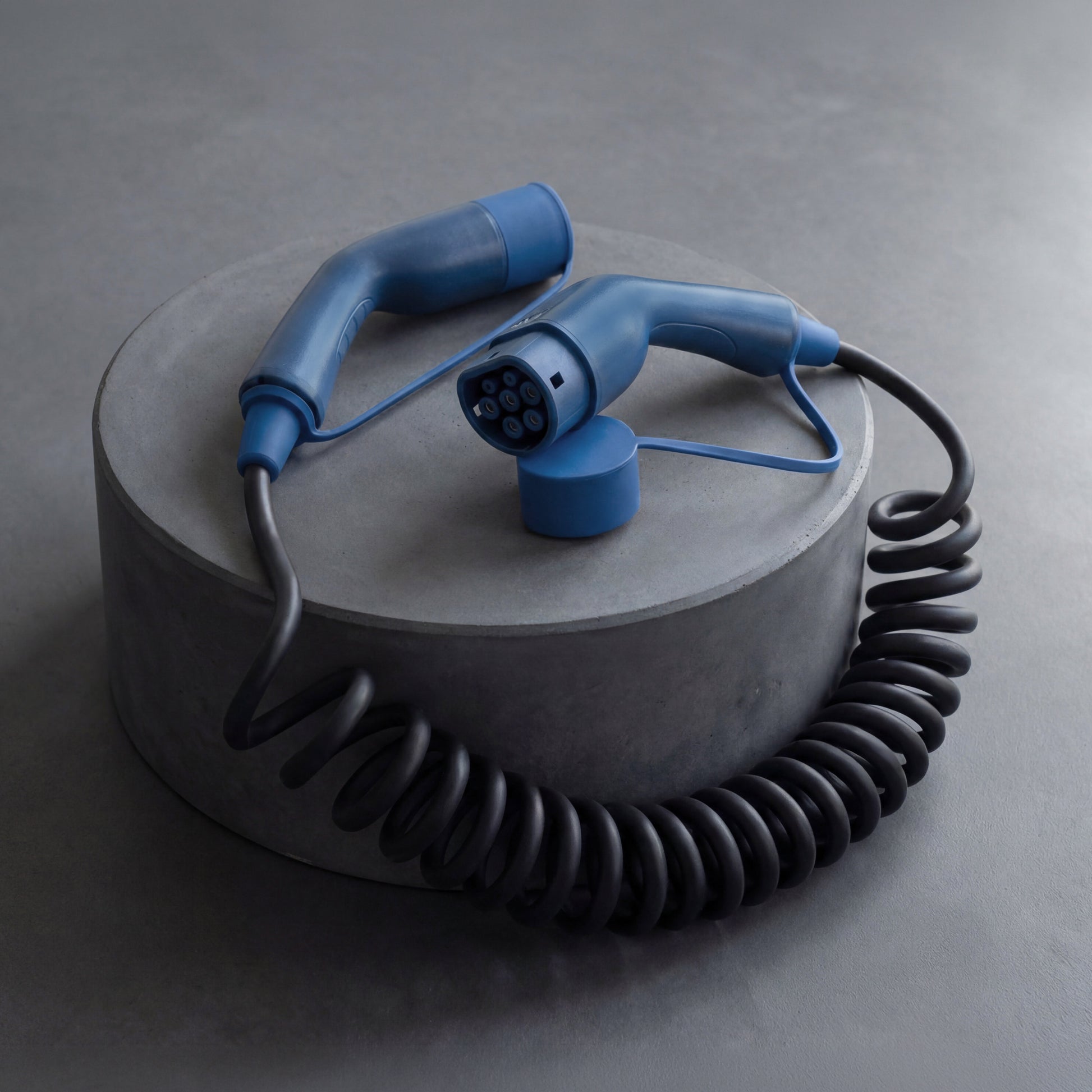

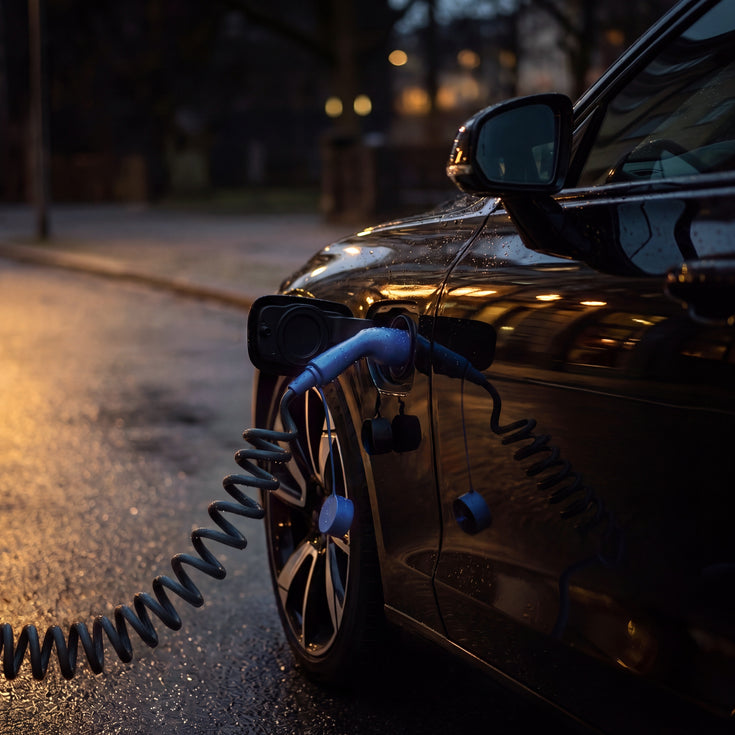

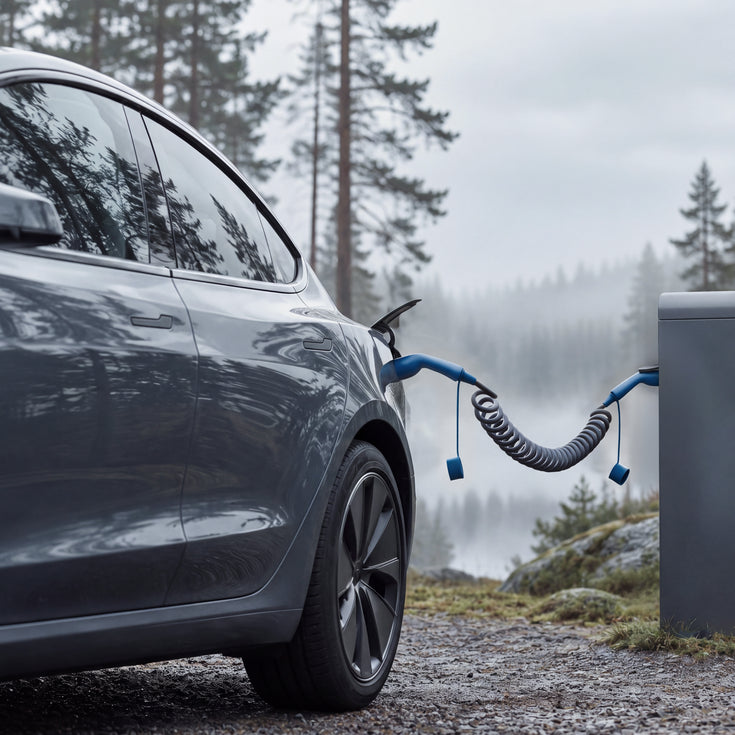

Et spiralkabel trækker sig sammen og holder slækket oppe fra jorden i stedet for at trække det hen over indkørslen, så det holdes fri af grus, vandpytter og vejsalt og fylder lidt i bagagerummet. Fås i 5 og 8 meter. Vælg en længde med lidt luft til afstanden, så spiralen ikke står strakt og trækker i stikket.

Begge er opbygget af mange fine kobbertråde, hvilket holder kablet smidigt og modstandsdygtigt mod skarpe knæk, med IP67 og et temperaturområde fra minus 30 °C til plus 50 °C. Det sidste tæller i en dansk vinter, hvor kabler bliver stive.

Ladeeffekt måles i kilowatt og afgøres af tre ting: spænding, strøm i ampere og antallet af faser. Spænding × ampere × faser = effekt. Det europæiske net leverer 230 volt pr. fase, så 1-faset ved 16A giver cirka 3,7 kW, mens de samme 16A fordelt på tre faser giver 11 kW.

De fire almindelige AC-konfigurationer er 1-faset 16A (3,7 kW), 1-faset 32A (7,4 kW), 3-faset 16A (11 kW) og 3-faset 32A (22 kW). De fleste danske hjem har 400 volt 3-faset, så 11 kW er den typiske hjemmeladning.

Den faktiske hastighed bestemmes af det svageste led: ladestanderen, kablet og bilens indbyggede lader. En tommelfingerregel er batterikapacitet divideret med ladeeffekt, så et batteri på 60 kWh ved 11 kW tager omkring seks timer fra næsten tomt.

Kan bilen kun tage 11 kW, lader den 11 kW også med et 22 kW-kabel og en kraftigere stander. Til gengæld har du 32A-ledere klar til næste bil.

Lynladere omgår bilens indbyggede lader og sender DC direkte til batteriet, og derfor kan de nå meget højere effekter.

Ja, du kan bruge et trefaset EV-ladekabel i en enkeltfaset ladeboks, men ladehastigheden bliver begrænset af den enkeltfasede installation. Kablet bruger blot én af de tre faser til strøm, mens de to andre forbliver inaktive. Denne løsning er elektrisk sikker og understøttes bredt af både elbiler og ladestandere – så længe stik og standarder (typisk Type 2 i Europa) passer sammen.

Teknisk set er et trefaset ladekabel – som f.eks. et Voldt® 22 kW Type 2 kabel – bygget til at håndtere op til 32A pr. fase over tre faser, hvilket giver en maksimal ladeeffekt på 22 kW. Tilsluttes det derimod en enkeltfaset stikkontakt eller ladeboks, er effekten begrænset til én fase. Det betyder, at du maksimalt kan opnå 7,4 kW (32A x 230V), hvis installationen tillader det. Kabel og stik er dimensioneret til at håndtere langt højere belastninger og fungerer derfor sikkert med enkeltfase.

Det er også vigtigt at huske, at selvom kablet er kompatibelt, skal din elbil og bilens indbyggede lader også understøtte opladning med én fase. De fleste elbiler i Europa gør det, men ældre eller importerede modeller kan have begrænsninger. Derudover skal ladeboksen kunne kommunikere korrekt via Type 2-stikket og følge gældende standarder (IEC 61851). Hvis alle komponenter er kompatible og korrekt installeret, kan du trygt bruge et trefaset kabel i et enkeltfaset setup.

Trinene mellem 8A og 16A for et mobilt ladekabel er: 8A, 10A, 13A og 16A. Disse er standardindstillinger på justerbare mobile ladekabler, som dem fra Voldt®, så du kan tilpasse ladeeffekten til den tilgængelige strømforsyning og placering.

Hvorfor er disse trin valgt?

Hvert trin (8A, 10A, 13A, 16A) svarer til almindelige sikringsniveauer og husinstallationsstandarder i Europa. 8A er den mest forsigtige mulighed og egner sig til ældre installationer. 10A passer til de fleste husholdningsstik. 13A er udbredt i Storbritannien, hvor stik typisk er sikret med 13A. 16A giver den hurtigste opladning, hvis der er en dedikeret gruppe eller kraftigere stik til rådighed.

Praktisk brug af justerbare strømtrin

Justerbare ladekabler som Voldt® Type 2 mobil ladekabel giver dig mulighed for at vælge strøm manuelt eller digitalt. Det er nyttigt på steder med begrænset strømkapacitet eller delte kredsløb. Lavere strømstyrke mindsker risikoen for at overbelaste sikringer, mens 16A sikrer hurtigere opladning, hvis installationen tillader det.

Sikkerhed og kompatibilitet

Korrekt strømvalg er afgørende for sikker opladning. Voldt® ladekabler er udstyret med temperatursensorer og overbelastningsbeskyttelse og slår automatisk fra ved farlige forhold. Sørg for, at den valgte strøm passer til dit elnet, og kontroller om du har en 1-fase eller 3-fase installation. Nogle lande har særlige regler for 16A, så tjek altid de lokale krav.

For de fleste, ja. Ti timer ved 2,8 kW giver ca. 28 kWh, svarende til omkring 160 km ved typisk forbrug. Danske bilister kører i gennemsnit knap 40 km om dagen, så en enkelt nat i stikkontakten dækker tre til fire dages kørsel. Har du en plugin-hybrid, fylder 2,8 kW batteriet flere gange på én nat. Kører du langt hver dag, er en ladeboks det rigtige valg, og så er laderen stadig den, du har med i bagagerummet.

Bilen er ikke det begrænsende led her. Alle elbiler på markedet har en indbygget lader, der ligger et godt stykke over 2,8 kW, så det er stikkontakten, der sætter tempoet, ikke bilen, og laderen giver den samme ydelse uanset model. Regn med lidt mindre rækkevidde pr. ladning i hård frost, fordi en del af energien går til at varme og konditionere batteriet i stedet for at fylde det. Her hjælper det at planlægge ladningen i appen, så den slutter tæt på afgangstidspunktet: bilen kommer af stikket med et varmt batteri, hvilket er bedre for både rækkevidde og komfort på de første kilometer.

Det afhænger helt af, om du lader på AC eller DC. Med en 11 kW wallbox derhjemme tager et typisk 60 kWh-batteri ca. 5-6 timer fra næsten tomt til fuldt: hen over natten, med andre ord. På en 50 kW hurtiglader når det samme batteri 80 % på omkring 45 minutter. På en 150-350 kW ultra-hurtiglader kan visse biler tilføje over 300 km rækkevidde på under 20 minutter. Langt størstedelen af din ladning sker om natten på AC, og det er derfor, at det kabel, du har med dig, betyder mere end den hurtiglader, du lejlighedsvis besøger.

Opladning af en elbil bruger typisk lige så meget strøm, som batteriet rummer i kilowatt-timer (kWh), plus lidt ekstra grundet energitab under opladningen. For eksempel vil det kræve omkring 60 kWh strøm at oplade en elbil med et 60 kWh batteri helt op. Med en gennemsnitlig elpris på €0,22 pr. kWh svarer det til ca. €13,20 pr. opladning. Det faktiske elforbrug kan dog variere afhængigt af både tekniske og miljømæssige faktorer.

Her er de vigtigste faktorer, der påvirker elforbruget ved opladning af en elbil:

• Batterikapacitet: De fleste elbiler har batterier mellem 35 kWh (f.eks. Renault Zoe) og over 100 kWh (f.eks. Tesla Model S Long Range). Jo større batteriet er, desto mere strøm kræver det at lade helt op.
• Opladningseffektivitet: Der kan gå 5–15 % af strømmen tabt ved AC- eller DC-opladning pga. varmeudvikling og konverteringstab. Derfor trækkes der ofte mere strøm fra elnettet end batteriets nominelle kapacitet.
• Opladningsmønster og batteristatus: Hvis du typisk lader fra 20 % til 80 %, bruger du mindre strøm pr. opladning end ved en fuld cyklus fra 0 % til 100 %. Forvarmning og temperaturstyring af batteriet kan også påvirke forbruget.

For en mere præcis beregning kan du gøre følgende:

• Gang batterikapaciteten (i kWh) med 1,05–1,15 for at tage højde for tab.
• Tjek din lokale elpris (pr. kWh) for at beregne omkostningerne.
• Brug intelligente ladeløsninger eller mobile ladere fra Voldt®, som sikrer høj effektivitet og giver præcist overblik over dit forbrug. De kan tilsluttes både almindelige stikkontakter og kraftudtag, og har indbyggede sikkerhedsfunktioner, der reducerer energispild.

Ved at kende din bils batteristørrelse og dine opladningsvaner, kan du træffe mere bevidste valg om elforbrug, pris og opladningsmetode.
